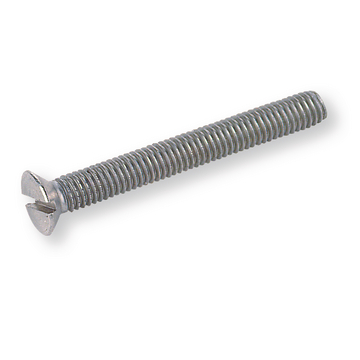

Винт с конусна глава BERNER DIN 963, 4.8

Винт с конусна глава BERNER DIN 963, 4.8 - Image 2

Винт с конусна глава BERNER DIN 963, 4.8

Винт с конусна глава BERNER DIN 963, 4.8 - Image 2

Винт с конусна глава BERNER DIN 963, 4.8

Изпрати запитване

Код: 118063 Категория: Болтове

Описание

Елементи

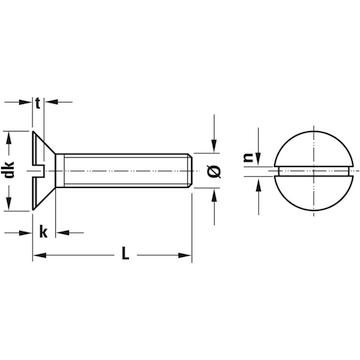

М2 Ширина на шлица: 0,5 мм Дълбочина на шлица: 0,4 мм Стъпка на резбата: 0,4 мм Ø на главата: 3,8 мм Височина на главата: 1,2 мм

Артикул	Дължина	Опаковка
127440	4 мм	200
127441	5 мм	200
127442	6 мм	200
127443	8 мм	200
127444	10 мм	200
127445	12 мм	200
127446	16 мм	200
127447	20 мм	200

М3 Ширина на шлица: 0,8 мм Дълбочина на шлица: 0,6 мм Стъпка на резбата: 0,5 мм Ø на главата: 5,6 мм Височина на главата: 1,65 мм

Артикул	Дължина	Опаковка
127459	4 мм	200
127460	5 мм	200
71269	6 мм	200
71277	8 мм	200
71285	10 мм	200
71293	12 мм	200
127461	14 мм	200
71307	16 мм	200
127462	18 мм	200
71340	20 мм	200
71374	25 мм	200
71331	30 мм	200
507712	35 мм	200
933245	40 мм	200
127464	45 мм	200
935325	50 мм	200
127465	55 мм	1000
933246	60 мм	200

M4 Ширина на шлица: 1 мм Дълбочина на шлица: 1 мм Стъпка на резбата: 0,7 мм Ø на главата: 7,5 мм Височина на главата: 2,2 мм

Артикул	Дължина	Опаковка
127476	5 мм	200
71412	8 мм	200
71420	10 мм	200
71439	12 мм	200
71447	16 мм	200
127477	18 мм	200
71463	20 мм	200
127478	22 мм	200
71480	30 мм	200
71501	40 мм	200
71510	45 мм	200
71528	50 мм	200
118063	55 мм	200
22268	60 мм	200
127479	65 мм	200
127480	70 мм	100
127481	80 мм	100
127482	90 мм	100
127483	100 мм	100

M5 Ширина на шлица: 1,2 мм Дълбочина на шлица: 1,1 мм Стъпка на резбата: 0,8 мм Ø на главата: 9,2 мм Височина на главата: 2,5 мм

Артикул	Дължина	Опаковка
71536	6 мм	200
71544	8 мм	200
71552	10 мм	200
71560	12 мм	200
127484	14 мм	1000
71579	16 мм	200
127486	18 мм	200
71595	20 мм	200
127487	22 мм	200
71609	25 мм	200
71625	30 мм	200
71633	35 мм	200
71641	40 мм	200
71650	45 мм	200
71668	50 мм	200
507196	55 мм	200
71684	60 мм	200
193453	70 мм	200
22270	80 мм	200
22271	90 мм	100
127488	100 мм	100

M6 Ширина на шлица: 1,6 мм Дълбочина на шлица: 1,2 мм Стъпка на резбата: 1 мм Ø на главата: 11 мм Височина на главата: 3 мм

Артикул	Дължина	Опаковка
71692	8 мм	200
71706	10 мм	100
71714	12 мм	200
127489	14 мм	1000
71722	16 мм	100
127490	18 мм	200
71820	20 мм	100
127491	22 мм	200
71757	25 мм	100
71765	30 мм	100
71773	35 мм	200
71781	40 мм	100
71790	45 мм	200
71803	50 мм	100
71838	55 мм	100
71811	60 мм	100
192813	70 мм	100
55999	80 мм	100
22274	90 мм	100
22275	100 мм	100

M8 Ширина на шлица: 2 мм Дълбочина на шлица: 1,8 мм Стъпка на резбата: 1,25 мм Ø на главата: 14,5 мм Височина на главата: 4 мм

Артикул	Дължина	Опаковка
127492	10 мм	100
975620	12 мм	100
71846	16 мм	100
127493	18 мм	500
71862	20 мм	100
71870	25 мм	100
71897	30 мм	100
71900	35 мм	100
71919	40 мм	100
71927	45 мм	100
936714	55 мм	100
71951	60 мм	100
518492	70 мм	100
71978	80 мм	100
118065	90 мм	100
127495	100 мм	100

M10 Ширина на шлица: 2,5 мм Дълбочина на шлица: 2 мм Стъпка на резбата: 1,5 мм Ø на главата: 18 мм Височина на главата: 5 мм

Артикул	Дължина	Опаковка
127496	16 мм	100
127497	18 мм	100
72001	25 мм	100
72028	30 мм	100
72036	35 мм	100
72044	40 мм	100
30751	45 мм	100
72060	50 мм	100
127498	55 мм	100
30752	60 мм	100
30753	70 мм	100
30754	80 мм	100
127499	90 мм	100
127500	100 мм	100

M12 Ширина на шлица: 3 мм Дълбочина на шлица: 2,4 мм Стъпка на резбата: 1,75 мм Ø на главата: 22 мм Височина на главата: 6 мм

Артикул	Дължина	Опаковка
127501	20 мм	100
30755	25 мм	100
30756	30 мм	100
30757	35 мм	100
30758	40 мм	100
127502	45 мм	100
30759	50 мм	100
127503	55 мм	50
30760	60 мм	50
127504	70 мм	50
127505	80 мм	50
127506	90 мм	50
127507	100 мм	50

М16 Ширина на шлица: 4 мм Дълбочина на шлица: 3,2 мм Стъпка на резбата: 2 мм Ø на главата: 29 мм Височина на главата: 8 мм

Артикул	Дължина	Опаковка
127508	25 мм	100
127509	30 мм	50
127510	35 мм	50
127511	40 мм	50
127512	45 мм	50
127513	50 мм	50
127514	55 мм	50
127516	60 мм	50
127517	70 мм	25
127518	80 мм	25
127519	90 мм	25

М20 Ширина на шлица: 5 мм Дълбочина на шлица: 4 мм Стъпка на резбата: 2,5 мм Ø на главата: 36 мм Височина на главата: 10 мм

Артикул	Дължина	Опаковка
127520	40 мм	25
127521	45 мм	25
127522	50 мм	25
127524	60 мм	25
127525	70 мм	25
127526	100 мм	25

Съвети

~ NFE 25.123
DIN 963 се заменя с ISO 2009
DIN-ISO разлики: височина на главата | Диаметър на главата

Технически спецификации

Тип: винт с конусна глава
Стандарт: DIN 963
Форма на задвижване: LS
Форма на главата: конусна глава
Материал: стомана
Клас на якост на винта: 4.8
Повърхностна защита: поцинкована
