Елементи

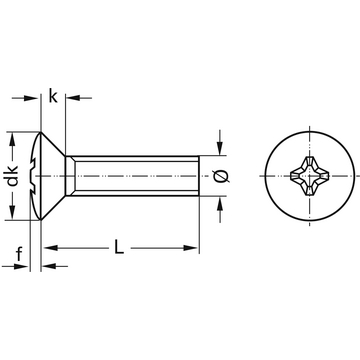

M2.5 Задвижване: PH 1 Ø на главата: 4,7 мм Височина на главата: 1,5 мм Стъпка на резбата: 0,45 мм Проекционна глава: 0,6 мм
| Артикул | Дължина | Опаковка | |||
|---|---|---|---|---|---|
| 126906 | 5 мм | 2000 | |||
| 126907 | 6 мм | 200 | |||
| 126908 | 8 мм | 200 | |||
| 126909 | 10 мм | 200 | |||
М3 Задвижване: PH 1 Ø на главата: 5,6 мм Височина на главата: 1,65 мм Стъпка на резбата: 0,5 мм Проекционна глава: 0,75 мм
| Артикул | Дължина | Опаковка | |||
|---|---|---|---|---|---|
| 126910 | 5 мм | 200 | |||
| 546291 | 6 мм | 200 | |||
| 118463 | 8 мм | 200 | |||
| 77372 | 10 мм | 200 | |||
| 77380 | 12 мм | 200 | |||
| 77399 | 16 мм | 200 | |||
| 77402 | 20 мм | 200 | |||
| 77410 | 25 мм | 200 | |||
| 17523 | 30 мм | 200 | |||
| 126911 | 35 мм | 2000 | |||
| 126912 | 40 мм | 1000 | |||
M4 Задвижване: PH 2 Ø на главата: 7,5 мм Височина на главата: 2,2 мм Стъпка на резбата: 0,7 мм Проекционна глава: 1 мм
| Артикул | Дължина | Опаковка | |||
|---|---|---|---|---|---|
| 77429 | 6 мм | 200 | |||
| 77437 | 8 мм | 200 | |||
| 77445 | 10 мм | 100 | |||
| 77453 | 12 мм | 200 | |||
| 77461 | 16 мм | 100 | |||
| 77488 | 20 мм | 100 | |||
| 77500 | 30 мм | 100 | |||
| 77518 | 35 мм | 100 | |||
| 77526 | 40 мм | 100 | |||
| 118061 | 45 мм | 200 | |||
| 17524 | 50 мм | 200 | |||
| 17525 | 60 мм | 500 | |||
M5 Задвижване: PH 2 Ø на главата: 9,2 мм Височина на главата: 2,5 мм Стъпка на резбата: 0,8 мм Проекционна глава: 1,25 мм
| Артикул | Дължина | Опаковка | |||
|---|---|---|---|---|---|
| 77534 | 8 мм | 200 | |||
| 77542 | 10 мм | 100 | |||
| 77550 | 12 мм | 100 | |||
| 77569 | 16 мм | 100 | |||
| 77585 | 20 мм | 100 | |||
| 77615 | 30 мм | 100 | |||
| 77623 | 35 мм | 100 | |||
| 77631 | 40 мм | 100 | |||
| 899213 | 45 мм | 500 | |||
| 77607 | 50 мм | 100 | |||
| 17526 | 60 мм | 200 | |||
| 546356 | 70 мм | 200 | |||
| 546364 | 80 мм | 200 | |||
M6 Задвижване: PH 3 Ø на главата: 11 мм Височина на главата: 3 мм Стъпка на резбата: 1 мм Проекционна глава: 1,5 мм
| Артикул | Дължина | Опаковка | |||
|---|---|---|---|---|---|
| 77658 | 10 мм | 100 | |||
| 77666 | 12 мм | 100 | |||
| 77674 | 16 мм | 100 | |||
| 77690 | 20 мм | 100 | |||
| 77704 | 25 мм | 100 | |||
| 77712 | 30 мм | 100 | |||
| 77720 | 35 мм | 100 | |||
| 77739 | 40 мм | 100 | |||
| 546313 | 45 мм | 500 | |||
| 95915 | 50 мм | 100 | |||
| 95966 | 60 мм | 200 | |||
| 95990 | 70 мм | 200 | |||
| 96008 | 80 мм | 200 | |||
M8 Задвижване: PH 4 Ø на главата: 14,5 мм Височина на главата: 4 мм Стъпка на резбата: 1,25 мм Проекционна глава: 2 мм
| Артикул | Дължина | Опаковка | |||
|---|---|---|---|---|---|
| 77755 | 16 мм | 500 | |||
| 77771 | 20 мм | 500 | |||
| 77780 | 25 мм | 200 | |||
| 77798 | 30 мм | 200 | |||
| 118062 | 35 мм | 200 | |||
| 108324 | 40 мм | 100 | |||
| 546321 | 45 мм | 100 | |||
| 108340 | 50 мм | 100 | |||
| 108359 | 60 мм | 100 | |||
| 546330 | 70 мм | 100 | |||
| 108367 | 80 мм | 100 | |||
Съвети
- DIN 966 се заменя с ISO 7047
- Разлики DIN-ISO: Височина на главата | Диаметър на главата
Технически спецификации

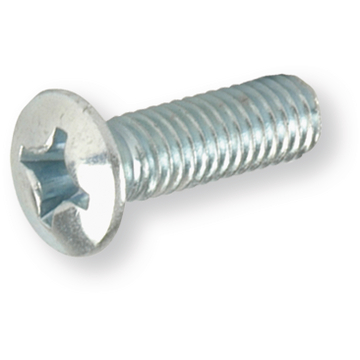

- Тип: винт с лещовидна конусна глава
- Стандарт: DIN 966
- Форма на главата: лещовидна глава
- Материал: стомана
- Клас на якост на винта: 4.8
- Повърхностна защита: поцинкована
