Елементи
| Артикул | Размер | Макс. полезна дължина | Ø на шайбата | Ø на пробивния отвор | Мин. дълбочина на монтаж | Опаковка | |||
|---|---|---|---|---|---|---|---|---|---|
| 40370 | 8 x 90 мм | 60 мм | 60 мм | 8 мм | 30 мм | 250 | |||
| 40371 | 8 x 110 мм | 80 мм | 60 мм | 8 мм | 30 мм | 250 | |||
| 40372 | 8 x 130 мм | 100 мм | 60 мм | 8 мм | 30 мм | 200 | |||
| 40373 | 8 x 150 мм | 120 мм | 60 мм | 8 мм | 30 мм | 150 | |||
| 40374 | 8 x 170 мм | 140 мм | 60 мм | 8 мм | 30 мм | 150 | |||
| 40375 | 8 x 190 мм | 160 мм | 60 мм | 8 мм | 30 мм | 100 | |||
| 40376 | 8 x 210 мм | 180 мм | 60 мм | 8 мм | 30 мм | 100 | |||
| 40377 | 8 x 240 мм | 210 мм | 60 мм | 8 мм | 30 мм | 100 | |||
Области на приложение
- За закрепване на външни топлоизолационни композитни системи (ETICS) към бетон и зидария
- Одобрен за употреба в нормален бетон (категория на употреба A), плътна зидария (категория на употреба B) и куха/перфорирана зидария (категория на употреба C)
Предимства на продукта
- Европейско техническо одобрение (ETA) за многоточково закрепване на залепени външни топлоизолационни системи към в бетон, плътни калциево-силикатни тухли, зидани тухли, перфорирани калциево-силикатни тухли, кухи тухли, леки бетонни плътни тухли и леки бетонни кухи блокове

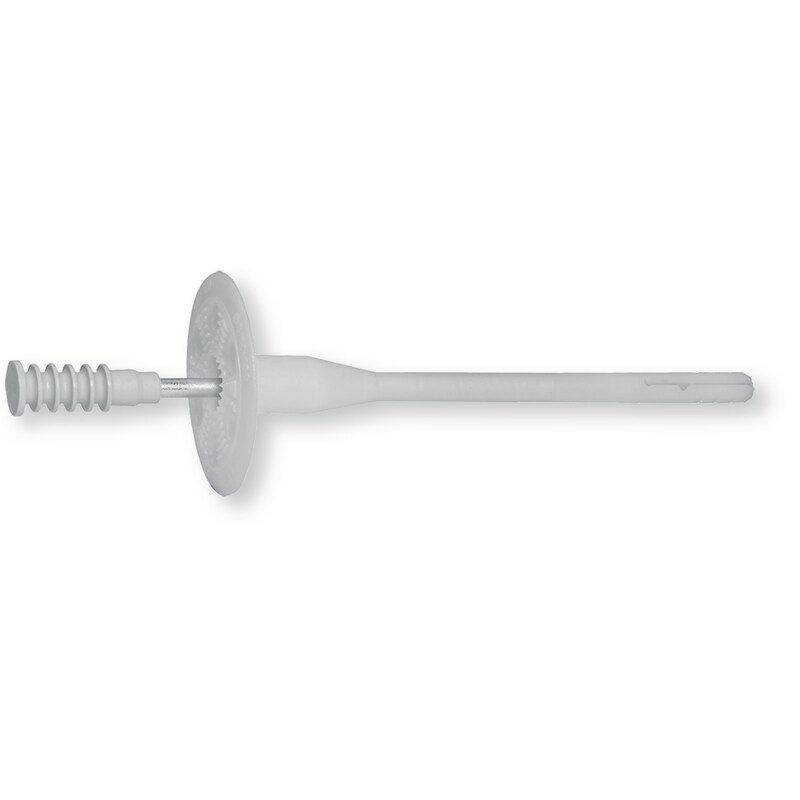

- Предварително сглобен ударен дюбел с метален пирон и фабрично монтирана капачка, осигуряващ бърз и лесен монтаж.
- Удължена пластмасова капачка, която намалява топлинните загуби и ограничава образуването на топлинни мостове.
- Защита срещу преждевременно забиване, която повишава сигурността при монтажа и предотвратява преждевременното разпъване на дюбела.
- Удължена разпъваща зона, осигуряваща надеждно закрепване в почти всички видове строителни материали
Инструкции за употреба
- При меки минерални топлоизолационни плочи трябва да се използва допълнителна шайба за изолация
- Посочената дълбочина на анкериране се отнася до носещата зидария. При саниране на съществуващи сгради остатъчният слой мазилка не се счита за носеща основа и трябва да се включи към общата дебелина, която дюбелът трябва да обхване (дебелината на закрепване)
- При фасадни топлоизолационни системи (ETICS) дюбелът е предназначен само за поемане на натоварванията от вятърно засмукване, а не за носене на собственото тегло на топлоизолационната система
Бележки
- Дълбочината на монтаж на анкера за изолационни плоскости трябва винаги да бъде най-малко 30 мм.
- Спазвайте и всички указания, посочени в Европейската техническа оценка (ETA)
Технически данни
| Характеристики | Стойност |
| Материал | Полиетилен (PE) |
| Материал, пирон | Поцинкована стомана |
