Елементи
| Артикул | Размер | Диаметър на пробивния отвор | Максимална дебелина на закрепвания елемент 1 | Максимална дебелина на закрепвания елемент 2 | Дълбочина на анкериране 1 | Дълбочина на анкериране 2 | Диаметър × дължина на винта | Задвижване | Опаковка | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 251316 | 10 х 80 мм | 10 мм | 10 мм | 70 мм | 7 х 87 мм | TX 40 | 50 | |||||
| 251327 | 10 х 100 мм | 10 мм | 30 мм | 10 мм | 70 мм | 90 мм | 7 х 107 мм | TX 40 | 50 | |||
| 251325 | 10 х 120 мм | 10 мм | 50 мм | 30 мм | 70 мм | 90 мм | 7 х 127 мм | TX 40 | 50 | |||
| 251324 | 10 х 140 мм | 10 мм | 70 мм | 50 мм | 70 мм | 90 мм | 7 х 147 мм | TX 40 | 50 | |||
| 251323 | 10 х 160 мм | 10 мм | 90 мм | 70 мм | 70 мм | 90 мм | 7 х 167 мм | TX 40 | 50 | |||
| 251322 | 10 х 200 мм | 10 мм | 130 мм | 110 мм | 70 мм | 90 мм | 7 х 207 мм | TX 40 | 50 | |||
| 251320 | 10 х 230 мм | 10 мм | 160 мм | 140 мм | 70 мм | 90 мм | 7 х 237 мм | TX 40 | 50 | |||
| 251319 | 10 х 260 мм | 10 мм | 190 мм | 170 мм | 70 мм | 90 мм | 7 х 267 мм | TX 40 | 50 | |||
| 251318 | 10 х 290 мм | 10 мм | 220 мм | 200 мм | 70 мм | 90 мм | 7 х 297 мм | TX 40 | 50 | |||
Области на приложение
- Одобрени за закрепвания на, напр. фасадни подконструкции в перфорирани тухли и газобетон
- Дизайна на фрезенковата глава зенкерова в дървени подконструкции, рамки на врати и прозорци
Предимства на продукта
- Дългата зона на разширение осигурява най-големи натоварвания, особено при перфорирани тухли и газобетон
- Одобрен за широка гама от плътни и перфорирани тухли, включително модерни, изолирани тухли като Schlagmann Poroton S10® и газобетон
- ETA оценка като многократно закрепване на неносещи системи в бетон и зидария, както и тест за противопожарна защита R90 в бетон
- Максимално ниво на натоварване в газобетон благодарение на 2 различни дълбочини на настройка

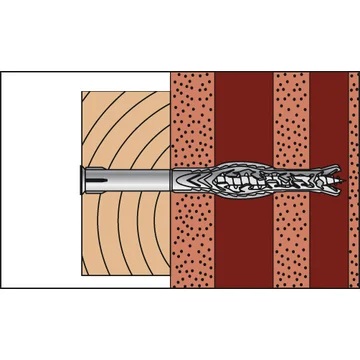

- В перфорирани тухли с 2-частична разширителна зона, която предотвратява счупването на вътрешните мрежи, което по този начин може да допринесе за прехвърляне на товара
- В твърдите строителни материали дюбелът се обединява, за да образува дълъг разширителен елемент, който осигурява равномерно, плоско разпределение на товара
- Дългите ребра на втулката на дюбела не позволяват на дюбела да се завърти в отвора за пробиване
- Вариант с вдлъбната глава с поцинкована фаска с вдлъбнатина
- Винтово задвижване: TX40
Технически спецификации
| Характеристики | Стойност |
| Материал | Полиамид 6 |
| Материал, винт | Поцинкована стомана |
