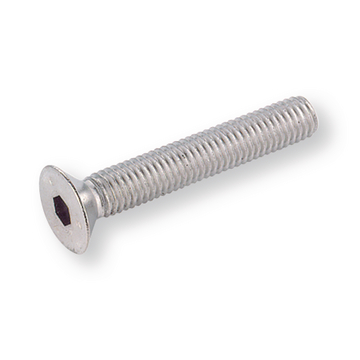

Винт със скрита глава BERNER DIN EN ISO 10642

Винт със скрита глава BERNER DIN EN ISO 10642 - Image 2

Винт със скрита глава BERNER DIN EN ISO 10642

Винт със скрита глава BERNER DIN EN ISO 10642 - Image 2

Винт със скрита глава BERNER DIN EN ISO 10642

Изпрати запитване

Категория: Болтове

Описание

Елементи

М3 Ø на главата: 6,72 мм Стъпка на резбата: 0,5 мм Височина на главата: 1,86 мм Размер на гаечен ключ: 2 мм

Артикул	Дължина	Опаковка
127175	5 мм	500
127176	6 мм	500
127178	8 мм	500
52664	10 мм	100
127183	12 мм	500
52665	16 мм	100
127184	18 мм	500
117958	20 мм	100
117959	25 мм	500
117961	30 мм	500

M4 Ø на главата: 8,96 мм Стъпка на резбата: 0,7 мм Височина на главата: 2,48 мм Размер на гаечен ключ: 2,5 мм

Артикул	Дължина	Опаковка
127185	6 мм	500
127186	8 мм	500
938728	10 мм	100
127187	12 мм	500
127189	14 мм	500
52666	16 мм	100
127190	18 мм	500
938429	20 мм	100
127191	22 мм	500
517003	25 мм	100
117962	30 мм	500
127192	35 мм	500
127193	40 мм	500
127194	45 мм	500
127195	50 мм	100

M5 Ø на главата: 10.2 мм Стъпка на резбата: 0,8 мм Височина на главата: 3,1 мм Размер на гаечен ключ: 3 мм

Артикул	Дължина	Опаковка
127196	6 мм	500
127197	8 мм	500
101958	10 мм	100
101966	12 мм	100
127198	14 мм	500
938448	16 мм	100
127199	18 мм	500
101982	20 мм	100
127200	22 мм	500
101990	25 мм	100
102008	30 мм	100
117963	35 мм	200
117964	40 мм	200
117965	45 мм	100
117966	50 мм	200
127201	55 мм	200
117967	60 мм	200
127202	70 мм	200
127203	80 мм	100

M6 Ø на главата: 13,44 мм Стъпка на резбата: 1 мм Височина на главата: 3,72 мм Размер на гаечния ключ: 4 мм

Артикул	Дължина	Опаковка
127204	8 мм	500
102016	10 мм	100
102024	12 мм	100
127206	14 мм	500
102032	16 мм	100
127207	18 мм	500
102040	20 мм	100
127208	22 мм	500
102059	25 мм	100
102067	30 мм	100
517070	35 мм	100
517020	40 мм	100
117968	45 мм	200
938578	50 мм	50
117969	55 мм	200
517046	60 мм	200
127209	65 мм	200
117970	70 мм	200
127220	75 мм	100
117971	80 мм	200
127221	90 мм	200
127222	100 мм	100
159868	120 мм	100

M8 Ø на главата: 17.92 мм Стъпка на резбата: 1,25 мм Височина на главата: 4,96 мм Размер на гаечен ключ: 5 мм

Артикул	Дължина	Опаковка
127223	10 мм	200
127224	12 мм	200
127225	14 мм	200
102113	16 мм	100
127226	18 мм	200
102121	20 мм	100
127227	22 мм	200
102130	25 мм	100
102148	30 мм	100
102156	35 мм	100
102164	40 мм	100
117972	45 мм	200
102172	50 мм	50
117973	55 мм	200
938397	60 мм	50
127228	65 мм	100
117975	70 мм	200
117976	80 мм	200
127229	90 мм	200
127230	100 мм	200
127231	110 мм	100
127232	120 мм	100
127233	130 мм	100
127234	140 мм	100
127235	150 мм	100

M10 Ø на главата: 22,4 мм Стъпка на резбата: 1,5 мм Височина на главата: 6,2 мм Размер на гаечния ключ: 6 мм

Артикул	Дължина	Опаковка
127236	12 мм	200
102180	16 мм	100
102199	20 мм	100
102202	25 мм	100
102210	30 мм	100
517054	35 мм	50
102237	40 мм	50
127238	45 мм	100
102245	50 мм	50
117979	55 мм	100
517062	60 мм	50
117980	70 мм	100
117981	80 мм	100
127239	90 мм	100
127240	100 мм	100
127241	110 мм	100
127242	120 мм	100
127243	130 мм	50
127244	140 мм	50
127245	150 мм	50
127246	160 мм	50

M12 Ø на главата: 26,8 мм Стъпка на резбата: 1,75 мм Височина на главата: 7,44 мм Размер на гаечен ключ: 8 мм

Артикул	Дължина	Опаковка
117982	20 мм	100
547344	25 мм	100
102270	30 мм	50
117983	35 мм	50
102296	40 мм	50
117984	45 мм	100
102318	50 мм	50
117985	55 мм	100
117987	60 мм	50
127247	65 мм	100
117988	70 мм	50
117989	80 мм	50
127248	90 мм	50
127249	100 мм	50
127250	110 мм	50
127251	120 мм	50
127252	130 мм	50
127253	140 мм	50
127254	150 мм	50
127255	160 мм	50
127256	180 мм	50
127257	200 мм	50

M14 Ø на главата: 30.88 мм Стъпка на резбата: 2 мм Височина на главата: 8,4 мм Размер на гаечен ключ: 10 мм

Артикул	Дължина	Опаковка
127258	30 мм	50
127259	35 мм	50
127260	40 мм	50
127261	45 мм	50
127262	50 мм	50
127263	55 мм	50

М16 Ø на главата: 33,6 мм Стъпка на резбата: 2 мм Височина на главата: 8,8 мм Размер на гаечен ключ: 10 мм

Артикул	Дължина	Опаковка
127264	20 мм	50
127265	25 мм	50
160151	30 мм	50
127266	35 мм	50
160152	40 мм	50
127267	45 мм	50
160153	50 мм	50
127268	55 мм	50
938414	60 мм	50
160154	70 мм	25
160155	80 мм	25
127269	90 мм	25
127270	100 мм	25
127271	110 мм	25
127272	120 мм	25
127273	130 мм	25
127274	140 мм	25
127275	150 мм	25
127276	160 мм	25
127277	180 мм	25
127278	200 мм	25

М20 Ø на главата: 40.32 мм Стъпка на резбата: 2,5 мм Височина на главата: 10,16 мм Размер на гаечен ключ: 12 мм

Артикул	Дължина	Опаковка
127279	35 мм	25
127280	40 мм	25
127281	45 мм	25
127282	50 мм	25
127283	55 мм	25
127284	60 мм	25
127285	70 мм	25
127286	80 мм	25
127287	90 мм	25
127288	100 мм	25
127290	110 мм	25
127291	120 мм	25
127292	130 мм	25
127293	140 мм	25
127294	150 мм	25
127295	160 мм	10
127296	180 мм	10
127297	200 мм	10

М24 Ø на главата: 39 мм Стъпка на резбата: 3 мм Височина на главата: 14 мм Размер на гаечен ключ: 14 мм

Артикул	Дължина	опаковка
127298	40 мм	25
127300	50 мм	25
127301	60 мм	25
127303	70 мм	25
127304	80 мм	25
127305	90 мм	1
127306	100 мм	1

Предимства на продукта

Болт с фрезенкова глава, с вграден шестостен
Материал: стомана
Клас на стоманата: 8.8
Повърхностна обработка: поцинкована (съгласно референтен стандарт ISO 4042).
В зависимост от производителя, болтовете могат да се доставят с частична или пълна резба

Инструкции за употреба

Тези винтове имат ограничен капацитет на натоварване поради геометрията на главата

Съвети

Ø M 24 не е обхванат от ISO 10642 и следователно се доставя в съответствие с DIN 7991.
Замяна на DIN 7991
DIN-ISO Разлики: Височина на главата | Диаметър на главата | Дължина на вала | Ø M 18, M 22, M 24 премахнати от стандарта ISO

Технически спецификации

Тип: винт със скрита глава
Стандарт: DIN EN ISO 10642
Форма на задвижване: I6KT
Форма на главата: конусна глава
Материал: стомана
Клас на якост на винта: 8.8
Повърхностна защита: поцинкована
